一、产品概述

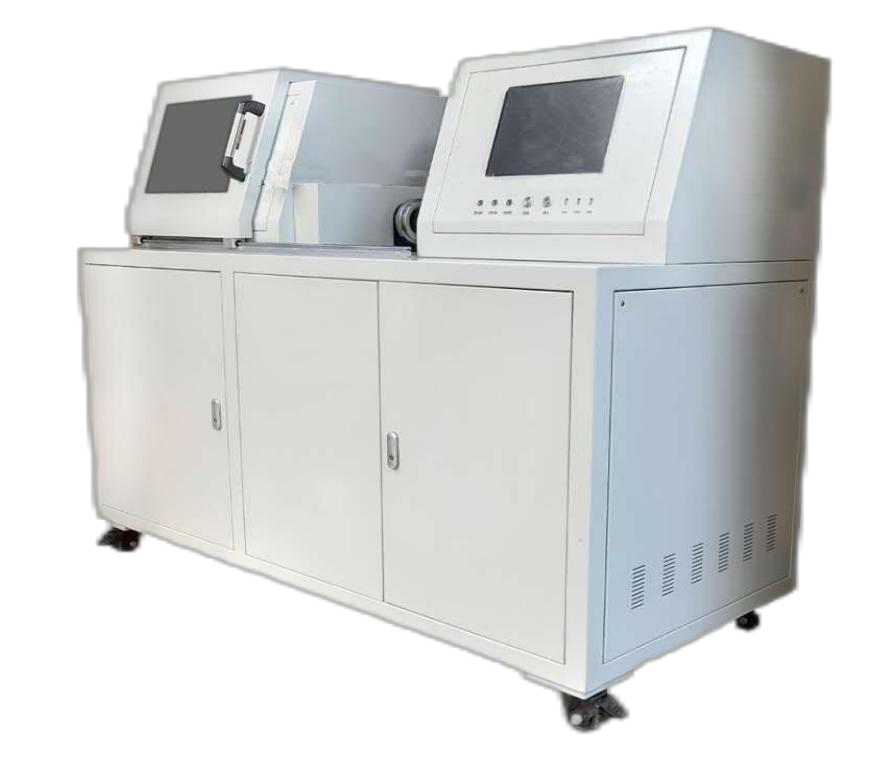

瓦斯继电器校验台是一种新型瓦斯继电器流速值及容积值校验的专用设备，主要用于油浸式电力变压器上瓦斯继电器的检测和校验。该校验台模拟变压器内故障时瓦斯继电器的动作机理，采用先进的计算机测控技术，通过实时采集流量信号并准确计算出流速值，以达到定量测试流速值的目的；通过定量容积计量装置，以达到准确检测动作于信号容积值的目的。

瓦斯继电器校验装置可以实现瓦斯继电器动作于跳闸流速值、动作于信号容积值和密封性能的校验，各校验项目可分别独立完成，且互不影响，校验完成后可将测试结果进行保存和打印。

瓦斯继电器校验装置采用计算机实时控制操作，电脑液晶全中文菜单式显示，操作界面直观、简单。整机具有自动化程度高、测试速度快、测试数据准确、数据重复性好等特点。

瓦斯继电器校验装置以下简称“瓦斯继电器校验台”。

二、功能特点

1.本校验台是三通道瓦斯继电器校验系统，它内置油泵、油箱、变频器。完全模拟变压器内部故障时瓦斯（气体）继电器动作机理，采用全新设计理念。动作于跳闸流速值校验采用高精度流量传感器，油流速度从 0逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检测动作于跳闸时流速值的目的。容积值校验采用容积传感器，测试过程由计算机系统自动控制完成；密封性试验由计算机系统按用户设定参数自动控制，完成加压保压等密封测试；

2.采用三通道管路校验技术，不同的瓦斯继电器对应不同的管路，具有测试速度快、精度高、数据准确、重复性好等特点；

3.可对瓦斯（气体）继电器流速值、容积值及密封性能的全自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；

4.采用计算机控制，鼠标、键盘操作，彩色液晶显示器显示，界面直观、操作方便， 自动化程度高；

5.适用于国产 QJ 系列（25、50、80）、进口（如 EMB 系列、MR 系列、 COMEM 等）瓦斯（气体）继电器的校验；

6.为保证校验设备能真实反映变压器故障过程，重瓦斯校验采用模拟油流冲击方式；

7.重瓦斯、轻瓦斯及密封试验全部自动测量，具有自修正功能，可以对设备测试系统进行修正和校对，便于仪器周期检测；

8.在测试过程中的测试油可以自动回收，保证操作方便、清洁、卫生；

9.为保证对中和密封，使用对中与密封性良好的专用密封垫，避免测试过程中油喷溅到人身；

10.装有加热系统，工作过程中油温达到规定要求，规程要求校验时油温最佳控制在 25—40 度；

11.多通道多口径管路技术，采用独立管径,具备Φ25、 Φ50、 Φ80 三个独立的管路系统；
