产品介绍

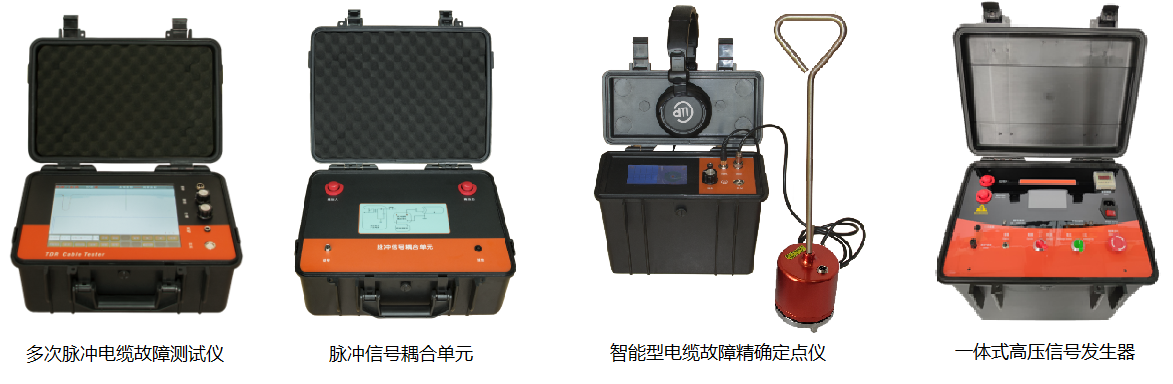

多次脉冲电缆故障测试仪是由测距主机和脉冲信号耦合单元组成，利用多次脉冲法技术完成测试的重要组成设备，其采用阻容特性，“暂时存储”部分冲击能量。将冲击高压信号引导到故障电缆的故障相上，瞬间又将“存储”的部分能量再次施加到故障电缆的故障相上，保证故障点充分击穿，形成并延长故障点击穿后的电弧和持续时间，同时产生一个触发并启动多次脉冲自动触发装置和电缆故障测试仪（根据TDR测试方法选择，可分别测试三次脉冲波形和多次脉冲波形）。

该产品采用工控防护机箱结构，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作，其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等。

功能特点

1. 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、多次脉冲法、速度测量法。

3. 工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

4. 全局波形和局部波形同步显示，便于整体分析和细节调整。

5. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

6. 采用多次脉冲法测试时，界面同时采集8条真实波形，更便于判读和降低测试误差，提高测试精度。

7. 内置电源供电，在无电源环境中均可长时间使用。

8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。

9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

10. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

11.测试信号提供多种脉冲宽度，无测试盲区。
