工频耐压试验装置 – 专业绝缘强度测试解决方案
产品概述

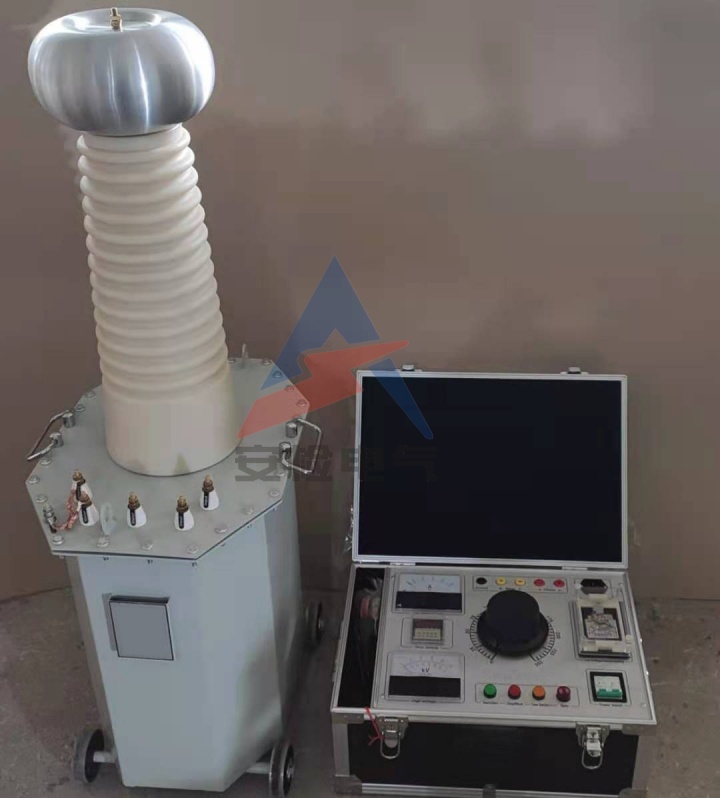

安检电气工频耐压试验装置（又称试验变压器或升压器）是专为发电站、供配电系统、科研单位及电气制造企业设计的基本试验设备。该装置可对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，帮助用户准确评估产品绝缘水平、发现绝缘缺陷，衡量设备承受过电压的能力。
产品结构
本系列试验变压器采用优质冷轧硅钢片叠制而成，线圈为同心宝塔形多层圆筒式结构（低压线圈在内，高压线圈在外）。外壳设计为便携式结构，具有体积小、重量轻、外形美观、移动方便等优点，适用于现场及实验室等多种使用环境。
工作原理
设备接入220V（10kVA以上为380V）电源，经自耦调压器调节后输入试验变压器初级绕组，通过电磁感应原理在次级绕组获得所需工频高压。交直流两用型号还可通过高压硅堆整流及电容器滤波获得直流高压，满足更多测试需求。

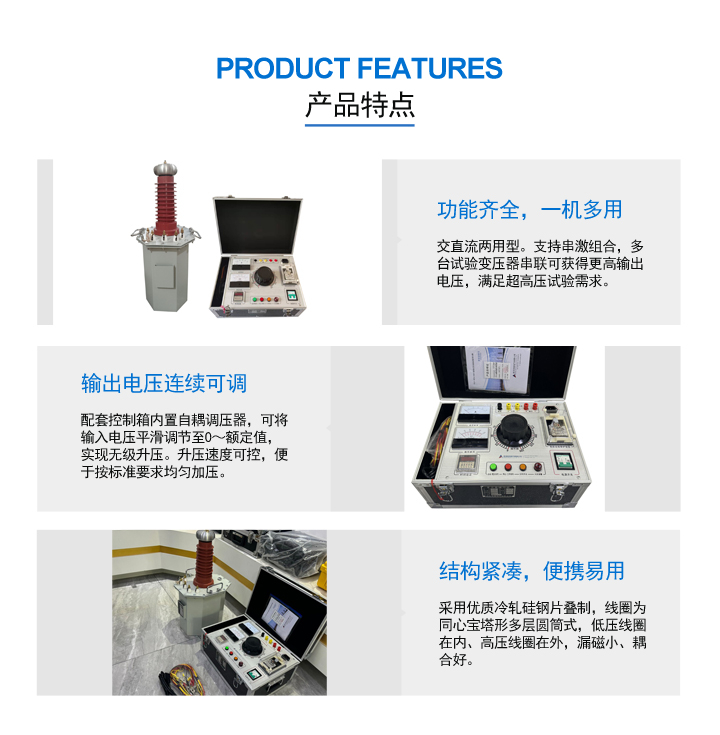

主要特点
-
多种类型可选：交流型、交直流两用型、串激式组合型，适应不同测试场景
-
高精度输出：变比精准，输出电压稳定，温升低（30分钟温升≤10℃）
-
组合扩展能力强：支持多台串激组合，输出电压可达单台数倍
-
便携设计：结构紧凑，便于移动和现场部署
-
安全可靠：完善的接地与保护设计，符合高压试验安全规范
技术参数（部分常用型号）
| 容量（kVA） | 高压输出（kV） | 高压电流（mA） | 低压输入（V/A） | 变比 | 温升（℃） |
|---|---|---|---|---|---|
| 1.5 | 50 | 30 | 200 / 7.5 | 500 | 10 |
| 5 | 50 | 100 | 200 / 25 | 500 | 10 |
| 10 | 50 | 200 | 220/380 / 50/26 | 500 | 10 |
| 20 | 100 | 200 | 380 / 53 | 1000 | 10 |
| 50 | 150 | 333 | 380 / 132 | 1500 | 10 |
注：100kVA及以上型号输入电压可提升至3000V（可定制）。
典型试验接线方式
1. 交流耐压试验
适用于交流型或交直流型试变，直接输出工频高压进行绝缘测试。
2. 直流泄漏与直流耐压试验
仅限交直流型试变使用，需将高压柱上的短路杆拉出，配合微安表与分压器完成测试。
3. 串激组合试验
支持多台试变串激组合，输出电压为各台试变电压之和，适用于超高压测试需求。
配件清单
-
高压输出线（选配）
-
使用说明书
-
试验报告
-
产品合格证 / 保修卡
售后服务保障
-
3个月内：质量问题免费更换新机（非人为损坏）
-
1年内：免费维修
-
超过1年：长期维修，仅收取材料费
-
注意事项：请勿自行拆机，维修请联系本公司或专业维修人员
安全提示
-
必须与控制箱（台）配套使用
-
直流试验应使用屏蔽线，试验后需放电
-
高压滤波电容末端及保护地线必须可靠接地
-
高压试验现场须严格执行高压试验操作规程，确保人身与设备安全
